- в качестве первичного подогревателя воздуха в приточных системах вентиляции, когда электрический калорифер нагревает наружный воздух. В комплекте с вентилятором и регулятором температуры канальный нагреватель образует приточный агрегат;

- как калорифер вторичного подогрева в системах вентиляции с регенерацией (рекуперацией) тепла. Воздух догревается на несколько градусов до необходимой температуры;

- как нагреватель вторичного подогрева в отдельных комнатах здания, требующих повышенной температуры воздуха;

- как вторичный подогреватель воздуха в отдельных помещениях, требующих индивидуальной регулировки температуры воздуха (при помощи терморегулятора);

- калорифер может быть необходим для подогрева воздуха перед кондиционером или тепловым насосом для его правильной работы в холодное время года;

- для дополнительного (резервного) обогрева помещений в зимний период. Если это необходимо, то такая возможность должна быть заранее заложена в проекте вентиляции здания.

При применении в вентиляционных системах, использующих наружный воздух, перед нагревателем необходимо устанавливать воздушный фильтр с классом фильтрации не хуже EU3, который задержит пыль, семена и пыльцу, находящиеся в приточном воздухе. Если фильтр не установлен, то при попадании этих частиц на горячую поверхность нагревательных элементов, произойдет их налипание, что может значительно ухудшить теплосъем с нагревателей. ТЭНы начнут перегреваться, что может вызвать их выход из строя.



Когда фильтр установлен, нужно периодически проверять его загрязнение. Обычно в вентиляционной системе устанавливается дифференциальный датчик давления, который измеряет падение давления на фильтре. Если падение превысило установленное значение (фильтр забился), то на щите управления вентиляционной установки должна загореться контрольная лампочка, сигнализирующая о необходимости замены фильтра.

Канальный нагреватель должен быть установлен так, чтобы поток воздуха равномерно распределялся по его периметру без создания зон завихрения внутри калорифера. Это необходимо для равномерного обдува нагревательных элементов. Поэтому, расстояние до заслонки, вентилятора, фильтра или колена воздуховода должно быть не менее диагонали нагревателя.

Направление движения воздуха в канальном нагревателе должно соответствовать стрелке на крышке. Канальные нагреватели можно монтировать для горизонтальных и вертикальных воздуховодов. Вариант установки, с клеммной коробкой направленной вниз, запрещен.

Такая характеристика канального вентилятора, как «минимальный расход воздуха в м³/час» определяется размером нагревателя и мощностью нагревательных элементов. Скорость движения воздуха в канальном нагревателе должна быть не менее 2 м/сек. При меньшей скорости увеличивается инерция канального датчика температуры, и точность поддержания температуры становится невысокой. При правильной скорости движения воздуха терморегулятор поддерживает температуру в канале вентиляции с точностью 2-3 ⁰С. Кроме того, для мощных нагревателей скорость должна быть увеличена, чтобы не происходили ложные срабатывания термовыключателей при вкл/выкл канальных нагревателей.

Если для поддержания необходимой температуры применяется терморегулятор, то канальный датчик температуры должен устанавливаться на расстоянии не менее 1,5 метров от канального нагревателя. При этом не будет инфракрасного воздействия от нагретых ТЭНов на датчик. К тому же, на таком расстоянии воздух после канального нагревателя лучше перемешивается, и его температура станет более равномерной.

Датчик должен быть установлен как можно ближе к центру воздуховода.

Все канальные нагреватели имеют встроенную защиту от перегрева. В составе электрокалорифера есть два независимых биметаллических термовыключателя с самовозвратом.  Один – с температурой срабатывания 70 ⁰С (для круглых нагревателей 80 ⁰С) как защита против перегрева, а второй – с температурой срабатывания 130 ⁰С для защиты пожара.

Перегрев до 70 ⁰С воздуха, выходящего из канального нагревателя, говорит о серьезной ошибке в расчете системы вентиляции или о резком падении производительности вентилятора или, даже, остановке вентилятора. Повторно включать вентилятор можно только после устранения причины перегрева. Большой рабочий ток биметаллических термрвыключателей – до 10 А позволяет заводить катушки контакторов прямо на термрвыключатели без промежуточных усиливающих реле. Это удешевляет щиты управления приточными установками.

При мощностях нагревателей более 24 кВт следует дать вентилятору поработать еще 2-3 минуты после выключения нагрева. Это необходимо для остывания мощных ТЭНов, входящих в состав этих канальных нагревателей. Желательно, чтобы калорифер был также блокирован либо с работой вентилятора, либо с потоком  воздуха, проходящего через него.

Для подтверждения работы вентилятора устанавливается дифференциальный датчик давления PS500, который может давать сигнал на включение/выключение канального нагревателя.

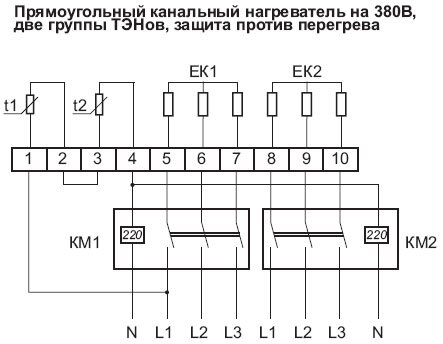

Простейший вариант защиты перегрева при помощи биметаллических термовыключателей, вхолящих в состав канальных нагревателей:
